Tutoriales electrónica MMLink Controller y nueva versión 2.0 de la app

8 Respuestas
3 Usuarios
1 Me gustas
873 Visitas
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 394
Topic starter

Hola a todos, después de unos cuantos meses de trabajo, ya he subido a la página web de www.motomedialink.site los tutoriales para montar la electrónica del MMLink Controller, que permitirá controlar la app con la rueda de BMW (Wonder Wheel). También he publicado una nueva versión 2.0 de la app.

Para más detalles leer la nueva entrada del blog de la web de motomedialink.site:
http://www.motomedialink.site/2019/...link-controller-y-nueva-version-2-0-de-la-app



Citar
(@chema)
Eminent Member
Registrado: hace 6 años
Respuestas: 24


Hola, me he descargado los archivos para hacer la caja en la impresora 3D y solo veo en el cura el soporte. La caja y la tapa no las veo.

Creo que debe haber algún problema ya pesa más el soporte que la caja y la tapa.

Un saludo



ResponderCitar
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 394
Topic starter

Al descomprimir el archivo ZIP caja-electronica-3d.zip debes tener 3 archivos STL:

caja-electronica-base.stl (138KB)
caja-electronica-tapa.stl (56KB)
caja-electronica-soporte.stl (23KB)

Yo acabo de descargar este ZIP desde la web y lo he descomprimido y me salen esos 3 archivos STL con esos 3 tamaños. Te adjunto en esta entrada una captura de pantalla del resultado al descomprimir el ZIP. Revisa que se haya descargado bien el ZIP y se haya descomprimido correctamente, si no prueba de nuevo. Si te sigue sin funcionar miro de pasarte los archivos STL por aquí o por email.



ResponderCitar
(@chema)
Eminent Member
Registrado: hace 6 años
Respuestas: 24


Hola, lo he vuelto a intentar y solo veo al abrir los archivos, el archivo del soporte, que ya le he imprimido perfectamente.

La tapa y la caja me pesan lo que comentas, pero al abrirlos me da un error y veo el archivo vacio.

Me pone tal que esto  "Unable to slice, nothing to slice because none of the models fit the build volume, please scale or rotate models to fit"



Un saludo

Esta publicación ha sido modificada el hace 6 años por chema


ResponderCitar
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 394
Topic starter

Si te da ese error es porque las piezas de la base y tapa de la caja son más grandes que lo que puede imprimir la impresora, o por lo menos del tamaño de cama que tienes configurado en el Cura. Esas piezas tienen un largo de 107mm y ancho de 69mm, si tu impresora puede imprimir piezas más grandes que esas, entonces mira en Cura que tamaño de impresora/cama (ancho y largo) tienes configurado.

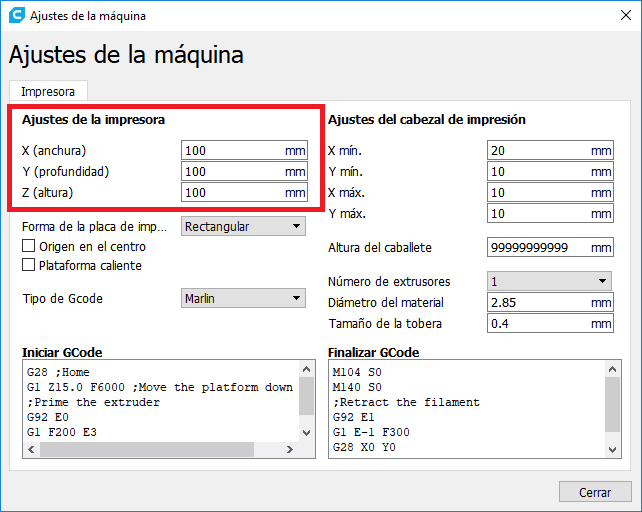

En Cura puedes cambiar los tamaños de impresión de la impresora en Ajustes->Impresora->Administrar impresoras..., en esa pantalla selecciona tu impresora y pulsas "Ajustes de la maquina", te aparecerá otra pantalla (te adjunto caputra), donde puedes cambiar el volumen de impresión (X(ancho, Y/profundo y Z/altura). Por defecto pone los valores 100mm, así que es posible que tengas esos valores por defecto y por eso te dice que no puede cargar la pieza, porque la pieza de largo hace 107mm. Los valores que tienes que poner ahí son los que soporte tu impresora.

Saludos



ResponderCitar
(@chema)
Eminent Member
Registrado: hace 6 años
Respuestas: 24


Ok, lo voy a mirar.

Un saludo y gracias por tu paciencia nuevamente.

Un saludo



ResponderCitar
(@chema)
Eminent Member
Registrado: hace 6 años
Respuestas: 24


Visto, tenias razón, lo tenía puesto por defecto.

Gracias nuevamente.



Administrador reaccionó
ResponderCitar
(@fabgar)
Eminent Member
Registrado: hace 1 año
Respuestas: 28


Buenos días, alguien sería tan amable de pasarme los archivos para imprimir la caja .

mrpaellera2@gmail.com
