Dudas con el modelo B y la conexión al relé para un mando

4 Respuestas
3 Usuarios
1 Me gustas
559 Visitas
(@arrobapunto)
Eminent Member
Registrado: hace 5 años
Respuestas: 26
Topic starter

Hola Fran

Tengo montado el modelo B y tengo también el relé que usas en el modelo A para conectar el mando a distancia del garaje (supongo que será el que vale, ya que no he visto que haya enlaces a otros relés en el montaje del modelo B).
Lo que no tengo muy claro es el esquema de conexiones entre el modelo B, con sus cuatro regletas, y dicho relé (la conexión entre el relé y el mando no es problema).
¿Podrías indicarme desde qué regletas concretamente hay que conectar el modelo B con el relé?
Muchas gracias.





Citar
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 391

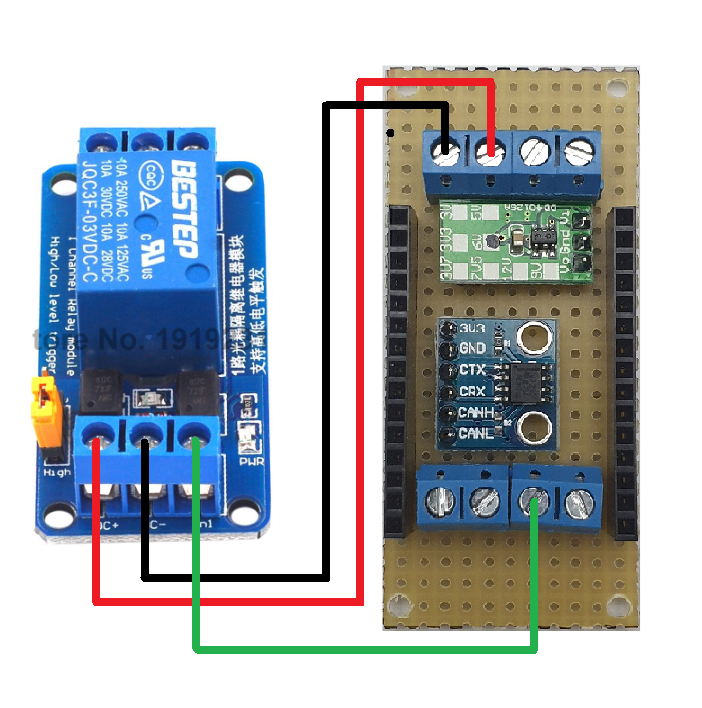

Hola, te adjunto esquema de como se conecta relé en modelo B. Tengo pendiente crear la guía en la web.

Saludos,
Fran



ResponderCitar
(@arrobapunto)
Eminent Member
Registrado: hace 5 años
Respuestas: 26
Topic starter

Muchas gracias Fran, ahora sí que lo veo claro.



Administrador reaccionó
ResponderCitar
(@nostromo)
Active Member
Registrado: hace 2 años
Respuestas: 2


Muy buenas. Yo estoy intentando conectarlo. Lo primero que he mirado es el color de la cables y no me coinciden.

Los colores que tengo son NEgro, Rojo Amarillo y blanco.

Con un multímetro, y la moto arrancada comprobé tensiones y en ninguna me da voltaje.  ¿Qué es lo que estoy haciendo mal?

Gracias
