Si, esa sería la idea, pasar por el relé el pin con los 12V que tienen suficiente amperaje para alimentar al Arduino, y que el relé se active con el pin que solo tiene 12V cuando la moto esta encendida. No lo he probado, pero esa es la teoría.



ResponderCitar
(@corsadi)
Active Member
Registrado: hace 3 años
Respuestas: 16

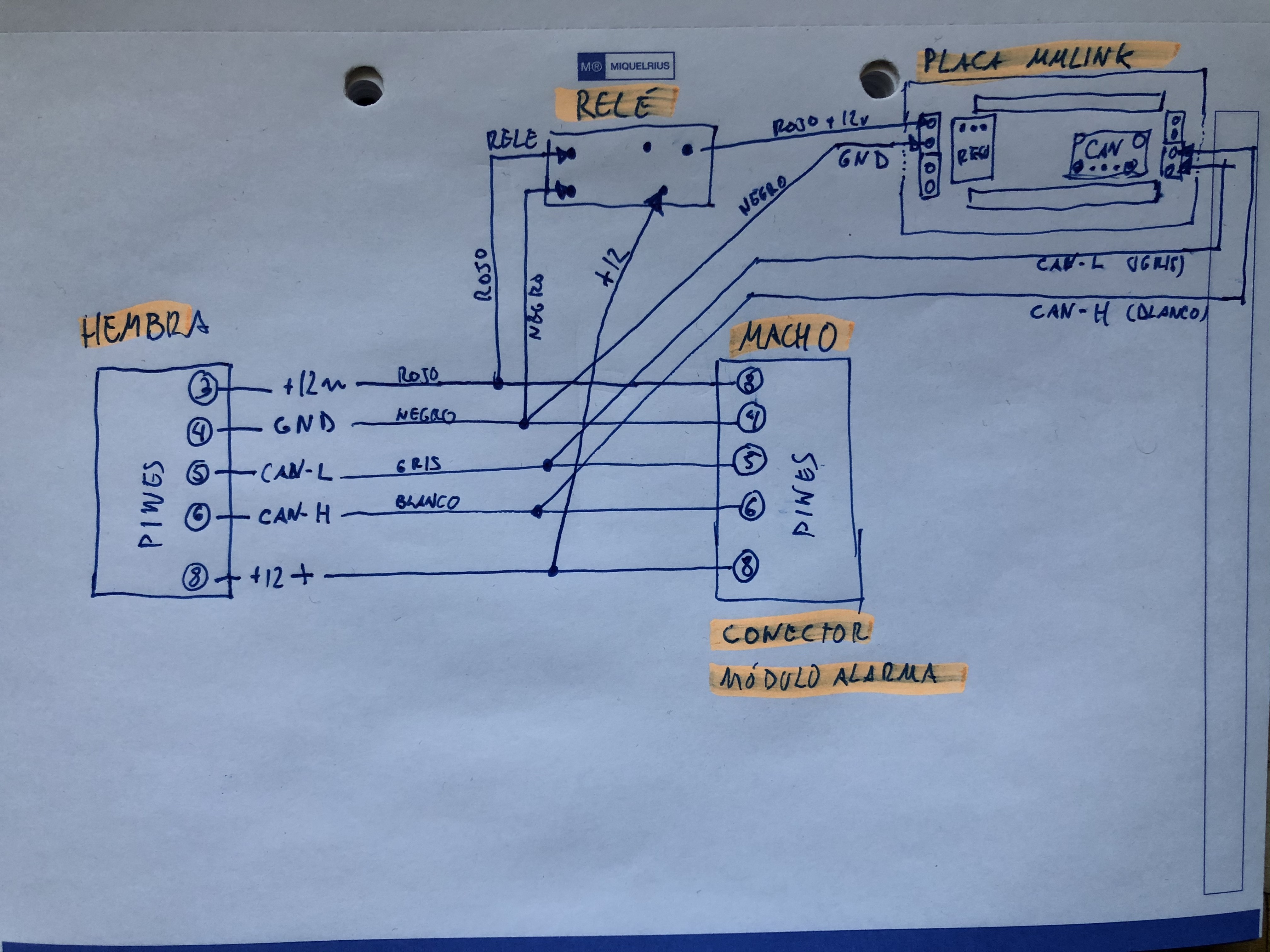

Buenos días compañeros, ya terminé la instalación en mi XR 2018, os pongo un esquema rápido de como he conectado todo con el cable "especial" que hay que fabricar para la XR.







Qualo reaccionó
ResponderCitar
(@dlc81)
New Member
Registrado: hace 3 años
Respuestas: 4


Tengo dudas sobre como hacer el cableado y demás podría ayudarme



ResponderCitar
(@corsadi)
Active Member
Registrado: hace 3 años
Respuestas: 16


Hola, acabo de leer el mensaje. Que dudas tienes?



ResponderCitar
(@dlc81)
New Member
Registrado: hace 3 años
Respuestas: 4


Buenas dudas mil jejej pero no se como hacer el puente para tener la corriente de la placa



ResponderCitar
(@andres)
Active Member
Registrado: hace 4 años
Respuestas: 18
Topic starter

@dlc81 en el video que sube a YouTube se ve bastante claro, si no siempre puedes hacerlo con cablecillo para no hacer el puente con estaño



ResponderCitar
(@dlc81)
New Member
Registrado: hace 3 años
Respuestas: 4


@andres oki gracias tienes el link de YouTube?



ResponderCitar
(@andres)
Active Member
Registrado: hace 4 años
Respuestas: 18
Topic starter

En el apartado de guías tienes el link de montaje del modelo que as elegido y te lleva directo al video donde lo explica



ResponderCitar
(@dlc81)
New Member
Registrado: hace 3 años
Respuestas: 4


@andres muchísimas gracias





ResponderCitar
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 388


@corsadi una pregunta, que tipo de relé usaste para poner por delante de la placa MMLink?

Saludos,
Fran



ResponderCitar
(@andres)
Active Member
Registrado: hace 4 años
Respuestas: 18
Topic starter

@admin  hola buenas yo compre un mini rele de 12v y si suprimes un conector del mando del garaje si que cabe dentro de la caja y no tienes que poner nada fuera



ResponderCitar
(@admin)
Miembro Admin
Registrado: hace 6 años
Respuestas: 388


@andres tienes foto o enlace del mini-relé que has usado?

Gracias,
Fran



ResponderCitar
(@andres)
Active Member
Registrado: hace 4 años
Respuestas: 18
Topic starter

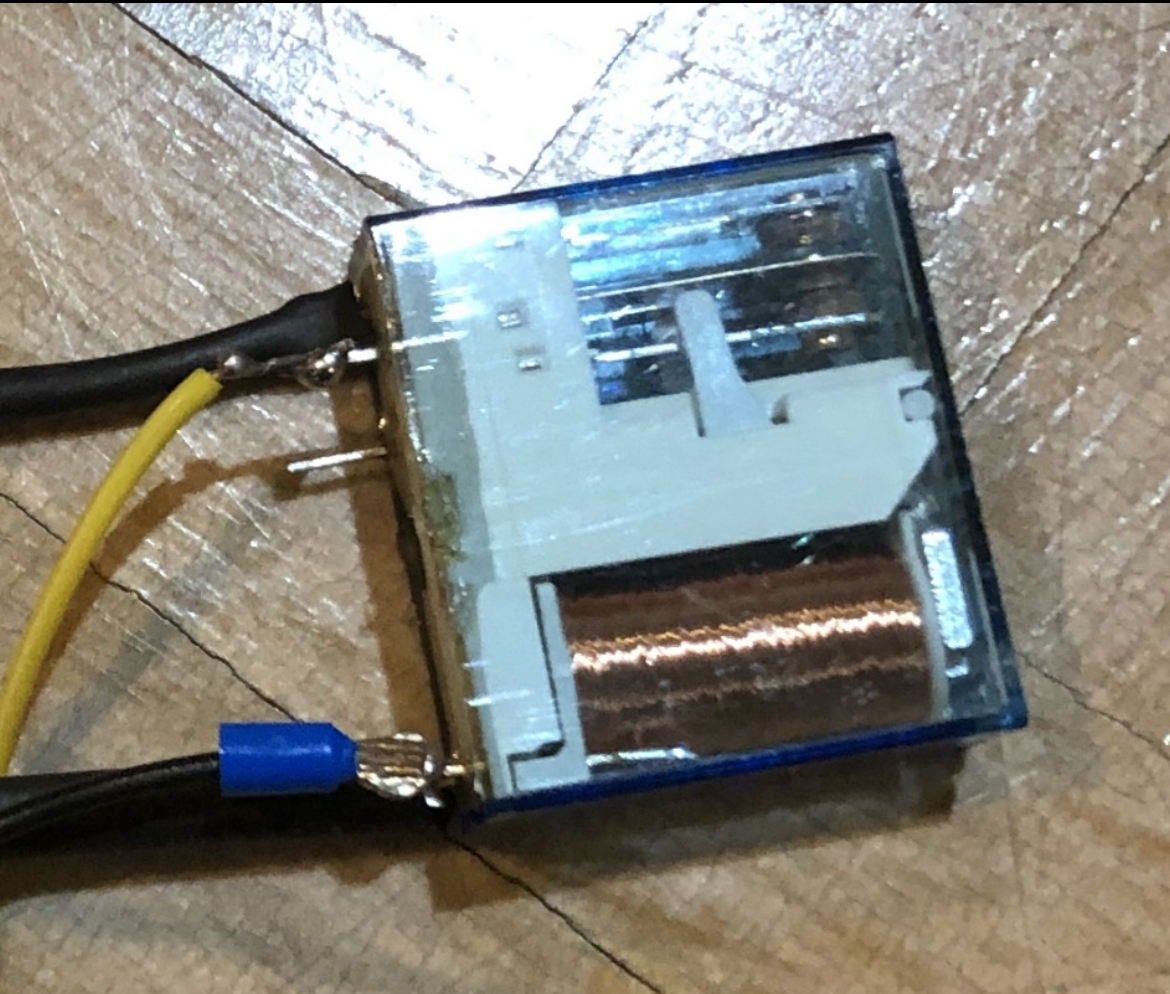

@admin este es el que compre yo en tienda que entro justo en la caja de elelctronica quitando un conector del parking.

https://www.electronicagimeno.com/rele-dil-12vdc-1cto-conmutado-3a-150vac



Administrador reaccionó
ResponderCitar
(@corsadi)
Active Member
Registrado: hace 3 años
Respuestas: 16


@admin disculpa la tardanza pero no me avisa de las respuestas al hilo



ResponderCitar
(@corsadi)
Active Member
Registrado: hace 3 años
Respuestas: 16


Lo compré en una tienda de electrónica física



ResponderCitar
